USB 主机端口安装

信息

具体步骤取决于您使用的 RP2040 板的类型，可能会有很大差异。一些板可能需要焊接额外的导线并将外接板连接到您的主板上。其他板可能已预装主机端口，且无需额外的硬件操作。

对于所有 RP2040 板，至少需要满足以下要求：

  • 两个连续的 GPIO 引脚（例如，GPIO 引脚 X 和 GPIO 引脚 X+1），并且这些引脚不能与任何电容器或大型非终端电阻串联/并联连接。
  • 一个 5V 引脚（例如，VBUS、VCC、+5V 等）。
  • 一个地线引脚（例如，GND）。

您可能还需要以下额外硬件来完成安装，具体需求视您的主板配置而定：

  • 烙铁和焊锡

  • 用于连接到 USB A 端口的导线

  • 用于连接到 GP2040-CE 板的线端接器

  • USB 主机板扩展板或额外的 USB 线缆

    示例接线​

    备注

    虽然此示例接线指南使用的是树莓派 Pico，但该原则适用于所有基于 RP2040 的板子。

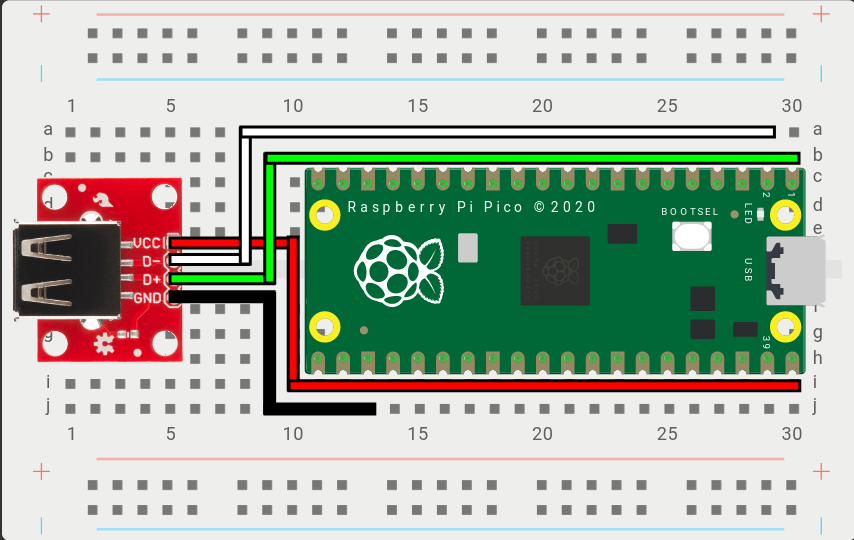

    USB 主机接线图

    • VCC - 连接到 5V 电源（示例：树莓派 Pico 的 VBUS）
    • D+ - 连接到上面网页配置器中设置的 D+ GPIO 引脚。（示例：树莓派 Pico 的 GPIO0）
    • D- - 连接到上面网页配置器中基于 D+ 自动设置的 D- GPIO 引脚。（示例：树莓派 Pico 的 GPIO1）
    • GND - 连接到任意接地引脚（GND 引脚）。（示例：树莓派 Pico 的 GND）

    备注

    对于 D+ 和 D-，RP2040 上的任意 GPIO 引脚都可以使用。但有一个要求，即 D- GPIO 必须紧接在 D+ 之前或之后（即 D+ = GPIO 引脚 X -> D- 必须是 X+1 或 X-1）。
