I2C 模拟 ADS1219
用途：此插件旨在使用 ADS1219 24 位模拟-数字转换器（ADC）添加左右模拟摇杆功能。

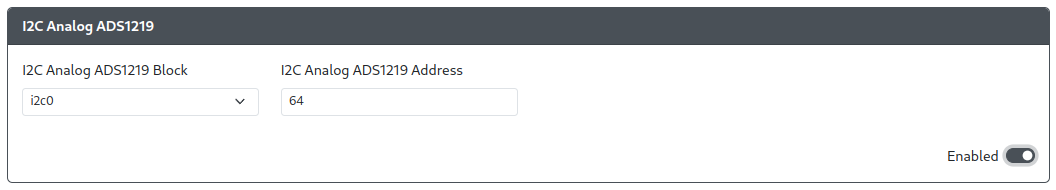

网页配置器选项
GPIO 引脚分配
I2C 的 SDA 和 SCL 引脚以及速度现在可以在 配置 > 外围设备映射 - I2C 中进行配置。
I2C 模拟 ADS1219 块- 要使用的 I2C 块（i2c0 或 i2c1）。I2C 模拟 ADS1219 地址- 根据 SDA 和 SCL 引脚的使用情况设置 I2C 模拟 ADS1219 的地址，详见以下表格。
| A0 | A1 | I2C 地址 |
|---|---|---|
| SDA | SCL | 1001110 |
| SCL | SDA | 1001011 |
硬件
要求
此插件需要 ADS1219 模拟-数字转换器（ADC）才能正常工作。
安装
根据以下表格连接 ADS1219 的引脚：
| ADS1219 引脚 | 功能 |
|---|---|
| A0 | SDA 或 SCL |
| A1 | SDA 或 SCL |
| AIN0 | 左模拟摇杆 X 轴 |
| AIN1 | 左模拟摇杆 Y 轴 |
| AIN2 | 右模拟摇杆 X 轴 |
| AIN3 | 右模拟摇杆 Y 轴 |
A0/A1 GPIO 分配
这些引脚需要连接到 RP2040 上的适当 SDA/SCL 引脚，并在网页配置器中 设置正确的 I2C 块。
有关设置 I2C 的更多信息，请参阅 外围设备映射。
其他注意事项
这些安装说明仅涵盖 ADS1219 ADC 的连接，不包括使用 ADS1219 ADC 所需的额外电路。
