LED 配置

如果您使用了每个按键的 RGB LED 设置，可以在此处进行配置。

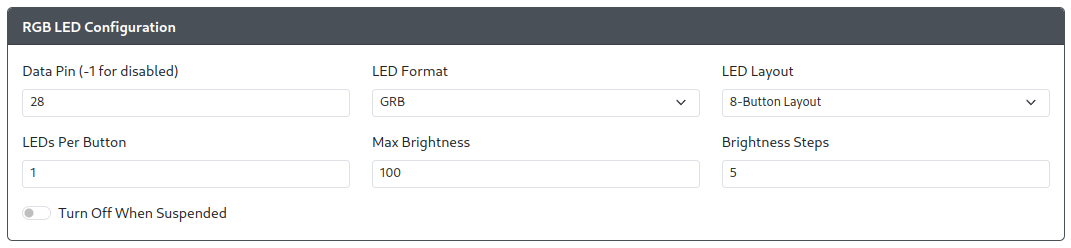

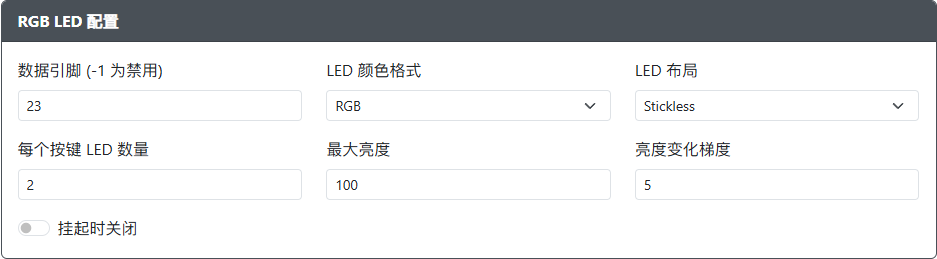

RGB LED 配置

• 数据引脚 - 驱动 RGB LED 数据线的 GPIO 引脚。设置为 -1 可禁用 RGB LED。
• LED 格式 - 与 RGB LED 通信使用的数据格式。如果不确定，默认的 GRB 通常是安全的选择。
• LED 布局 - 选择游戏控制器/按键的布局。这用于静态主题和某些每按键动画。
• 每按键 LED 数量 - 设置链中每个按键的 LED 数量。
• 最大亮度 - 设置 LED 的最大亮度，范围为 0-255。
• 亮度级别 - 调整亮度时的循环级别数量。

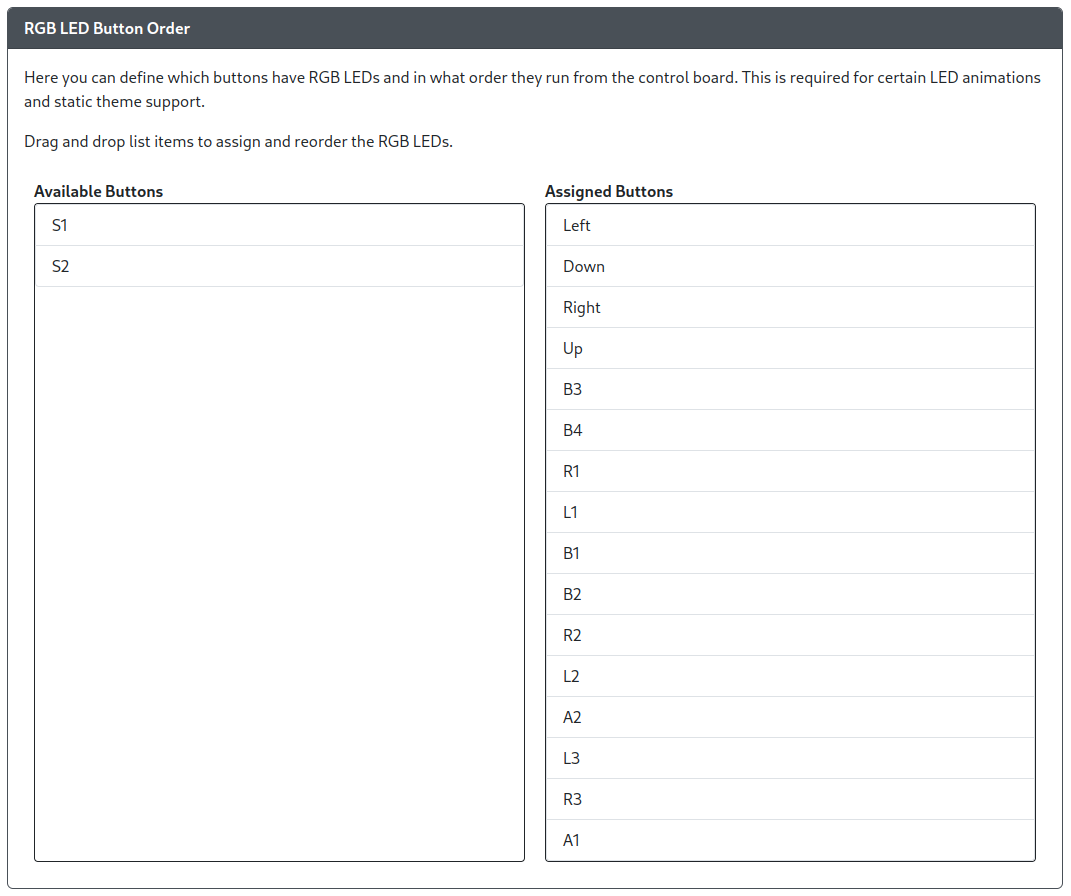

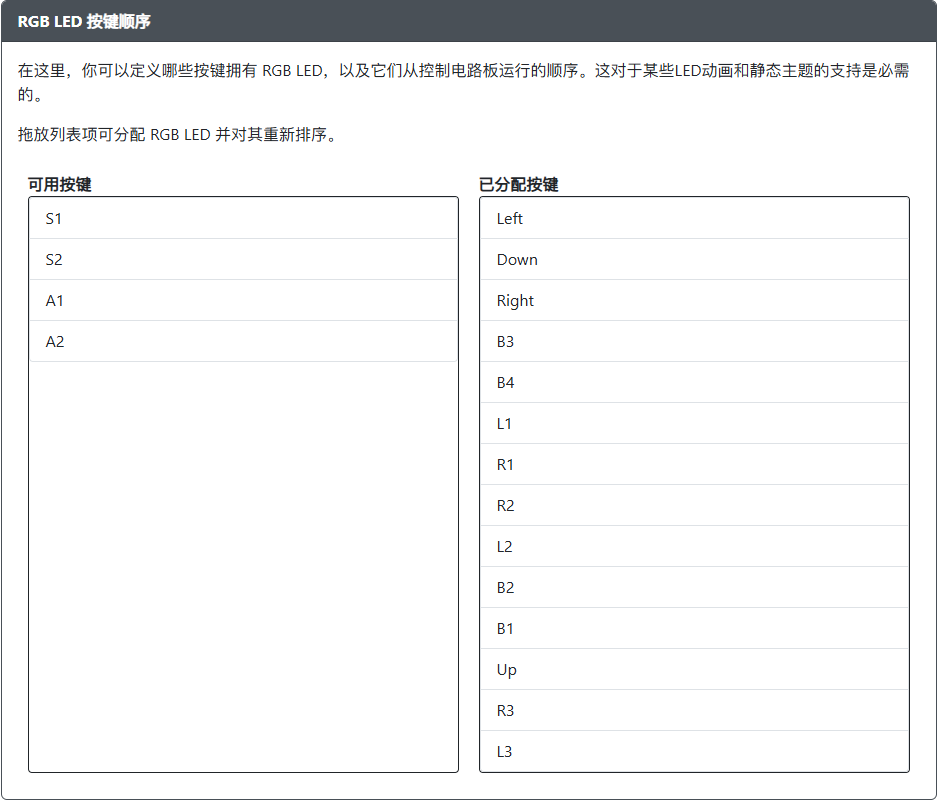

RGB LED 按键顺序

备注

请注意，RGB 按键 LED 必须是链中配置的第一个 LED。它们将在 RGB LED 灯条的索引 0 开始。

此外，目前每个按键在 LED 链中只能有一个实例。即使为每个按键分配了多个 LED，并且多个按键分配到不同的 GPIO 引脚，这种限制仍然适用。

根据 LED 链的顺序重新排列按键。这因设备不同而异，由板和 LED 的制造商决定。

玩家 LED (XInput)

玩家 LED 类型 可选择 无、PWM 或 RGB。

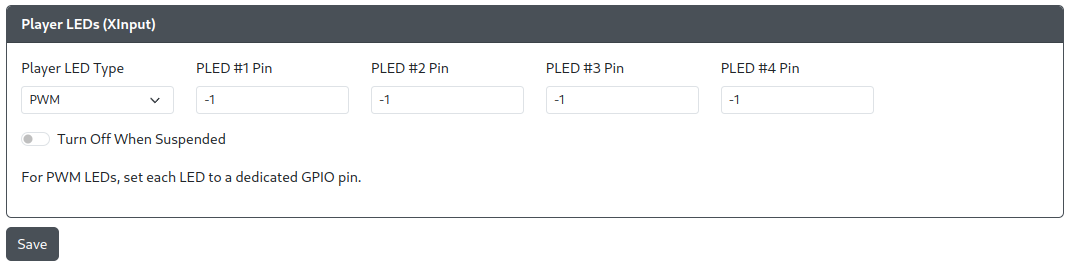

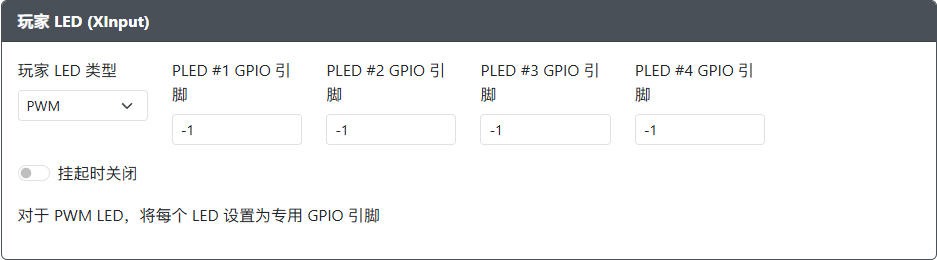

PWM 玩家 LED

• PLED #[1-4] 引脚 - 标准 LED 连接的 GPIO 引脚。

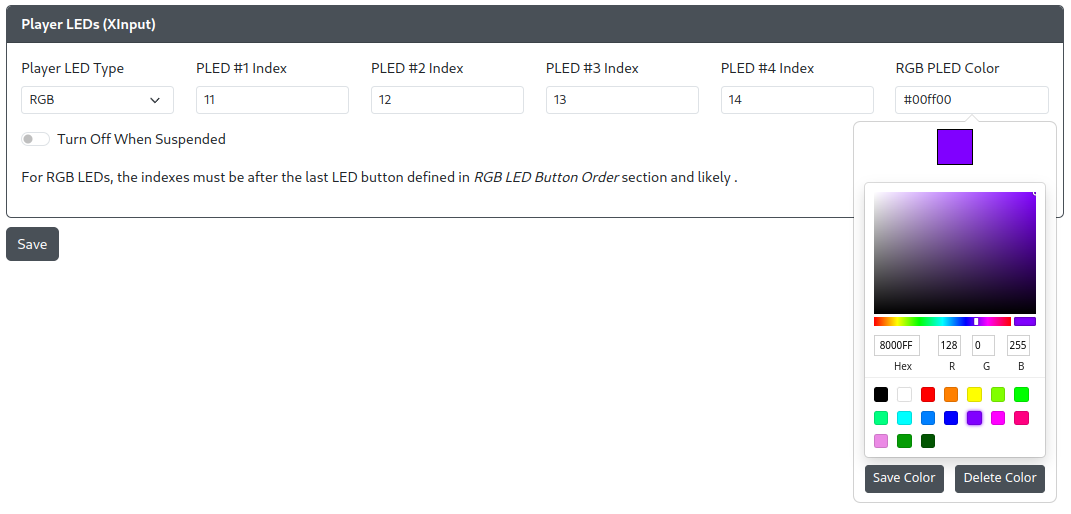

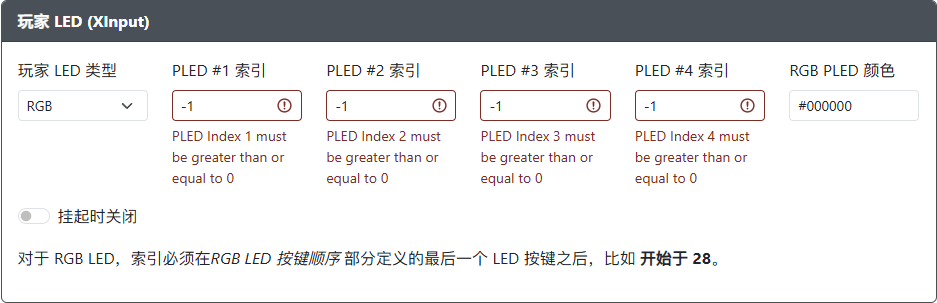

RGB 玩家 LED

备注

请注意，RGB 玩家 LED 必须位于 LED 灯条上 RGB LED 按键之后的索引位置！Web 配置界面会根据 RGB LED 按键顺序 中映射的按键数量和选择的 每按键 LED 数量 值建议起始索引。我们希望未来能移除此限制。

• PLED #[1-4] 索引 - RGB 灯条上 LED 模块的索引。
• RGB PLED 颜色 - 点击框以显示颜色选择器，或手动输入颜色。

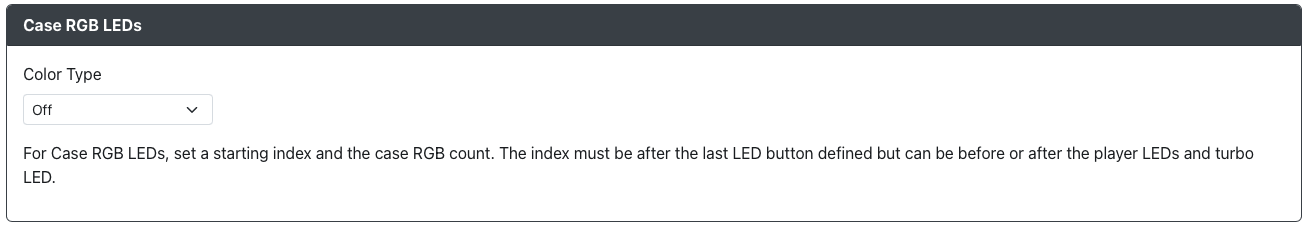

Case RGB LED

Case RGB LED 允许您在设备内部或外部添加额外的 RGB LED，以增强 RGB 效果。

颜色类型 有以下选项：

• 关闭 - 无 Case RGB LED。
• 环境 - Case RGB LED 将独立于按键 LED 设置运行。
• 关联 - Case RGB LED 将匹配按键 LED 设置。

备注

在 环境 模式下，您可以使用以下快捷键更改 LED 设置。

快捷键	描述
Start + X + A	在 环境、关联 和 关闭 模式之间切换。
Start + Y	增加 Case LED 的亮度。
Start + B	减少 Case LED 的亮度。
Start + RB	切换 Case LED 的静态颜色到下一个颜色。
Start + RT	切换 Case LED 的静态颜色到上一个颜色。
Start + LB	切换到环境模式下的下一个效果。
Start + LT	切换到环境模式下的上一个效果。

选择 环境 或 关联 模式时，您还需要指定 Case LED 的起始索引以及 Case LED 的数量。

• RGB LED 索引 - Case RGB LED 在链中的起始位置。
• RGB LED 数量 - 用于 Case RGB LED 的 LED 数量。

备注

索引必须位于定义的最后一个按键 LED 之后，但可以在玩家 LED 和涡轮 LED 的前后。
