外围设备映射

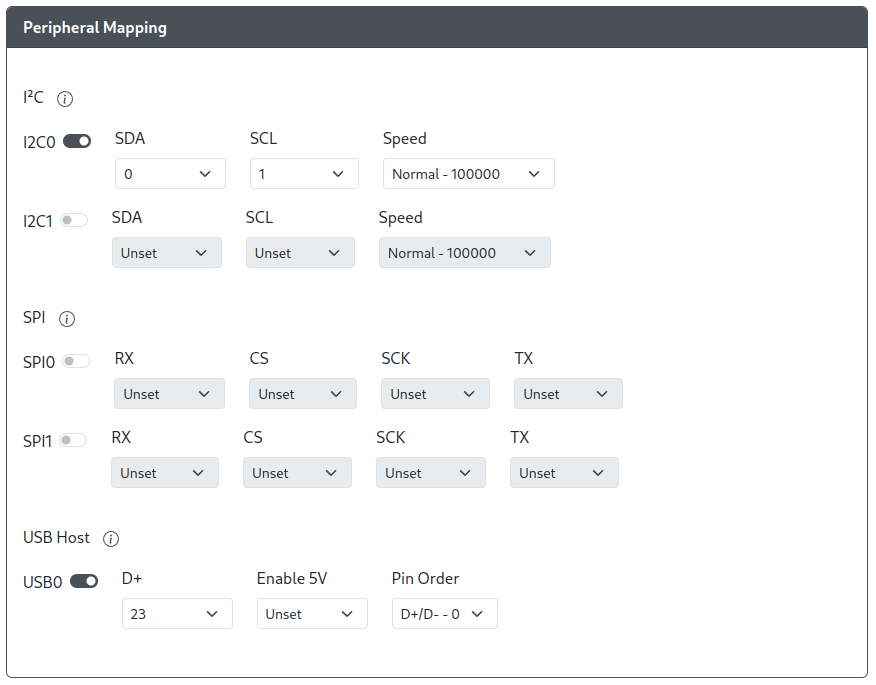

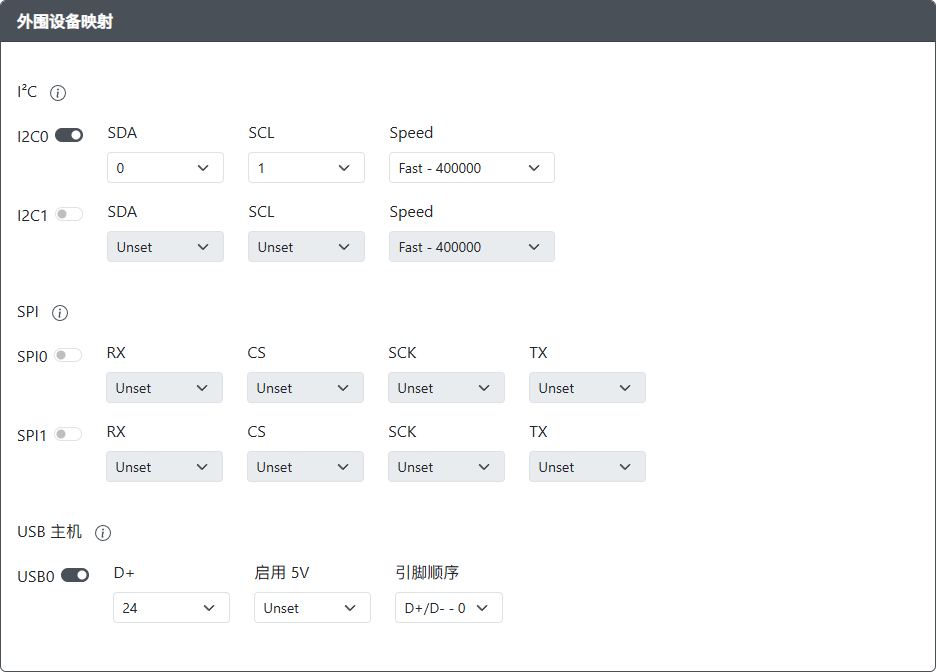

在这里，您可以分配使用输入模式、外围设备和需要 I2C 及 USB 主机端口的插件所需的 GPIO 引脚。这些功能包括但不限于：
信息
点击网页配置器中的 (i) 工具提示以获取有关各种设置的更多信息。
I2C
每个 I2C 模块（I2C0 和 I2C1）都有独立的设置，在使用相应的 I2C 模块之前必须正确配置。这些设置必须正确完成，才能使用任何依赖 I2C 的功能或插件。
切换- 开启或关闭指定的 I2C 模块。SDA- 用于串行数据 (SDA) 的 GPIO 引脚。SCL- 用于串行时钟 (SCL) 的 GPIO 引脚。速度- 设置 I2C 通信的速度。普通 - 100000快速 - 400000快速增强 - 800000
警告
SDA 和 SCL 引脚必须与下表中为每个 I2C 模块列出的引脚对之一匹配。如果未正确配置，您的 I2C 设备将无法正常工作。
| SDA | SCL | I2C Block | SDA | SCL | I2C Block |
|---|---|---|---|---|---|
| GP00 | GP01 | I2C0 | GP02 | GP03 | I2C1 |
| GP04 | GP05 | I2C0 | GP06 | GP07 | I2C1 |
| GP08 | GP09 | I2C0 | GP10 | GP11 | I2C1 |
| GP12 | GP13 | I2C0 | GP14 | GP15 | I2C1 |
| GP16 | GP17 | I2C0 | GP18 | GP19 | I2C1 |
| GP20 | GP21 | I2C0 | GP22 | GP23 | I2C1 |
| GP24 | GP25 | I2C0 | GP26 | GP27 | I2C1 |
| GP28 | GP29 | I2C0 | ---- | ---- | ---- |
SPI
每个 SPI 模块（SPI0 和 SPI1）都有独立的设置，在使用相应的 SPI 模块之前必须正确配置。这些设置必须正确完成，才能使用任何依赖 SPI 的功能或插件。
切换- 开启或关闭指定的 SPI 模块。RX- 用于接收数据的 GPIO 引脚 (MISO)。CS- 用于芯片选择 (CS) 的 GPIO 引脚。SCK- 用于串行时钟 (SCK) 的 GPIO 引脚。TX- 用于发送数据的 GPIO 引脚 (MOSI)。
警告
引脚必须与下表中为每个 SPI 模块列出的引脚集之一匹配。如果未正确配置，您的 SPI 设备将无法正常工作。
| RX | CS | CLK | TX | SPI Block |
|---|---|---|---|---|
| GP00 | GP01 | GP02 | GP03 | SPI0 |
| GP04 | GP05 | GP06 | GP08 | SPI0 |
| GP08 | GP09 | GP10 | GP11 | SPI1 |
| GP12 | GP13 | GP14 | GP15 | SPI1 |
| GP16 | GP17 | GP18 | GP19 | SPI0 |
| GP20 | GP21 | GP22 | GP23 | SPI0 |
| GP24 | GP25 | GP26 | GP27 | SPI1 |
| GP28 | GP29 | ---- | ---- | SPI1 |
USB 主机
设置 USB 主机端口时，选择的 GPIO 引脚没有限制。您可以选择任何可用的 GPIO 引脚（未被其他功能占用），并确保为 D+ 选择的 GPIO 引脚在物理上紧邻一个可用于 D- 的 GPIO 引脚（例如，GPIO X 和 GPIO X+/-1）。
切换- 开启或关闭 USB 主机端口。D+- 用于在 USB 主机端口和 RP2040 之间传输正向数据的 GPIO 引脚。启用 5V- 用于为主机端口提供 5V 电源的 GPIO 引脚。引脚顺序- 此设置基于数据引脚连接到连续 GPIO 引脚的顺序。D+/D-- GPIO 引脚按顺序设置为D+紧跟D-（例如，D+ = 0，D- = 1）。D-/D+- GPIO 引脚按顺序设置为D+紧接在D-之后（例如，D+ = 29，D- = 28）。
启用 5V
大多数板不需要设置此项。这仅适用于少数板（例如 Adafruit RP2040 Feather USB Host），因为它们具有用于启用和禁用 USB 主机端口 5V 电源的引脚。
