响应式 LEDs 配置

用途：此插件允许您设置连接到 GPIO 的单色反应式 LED。

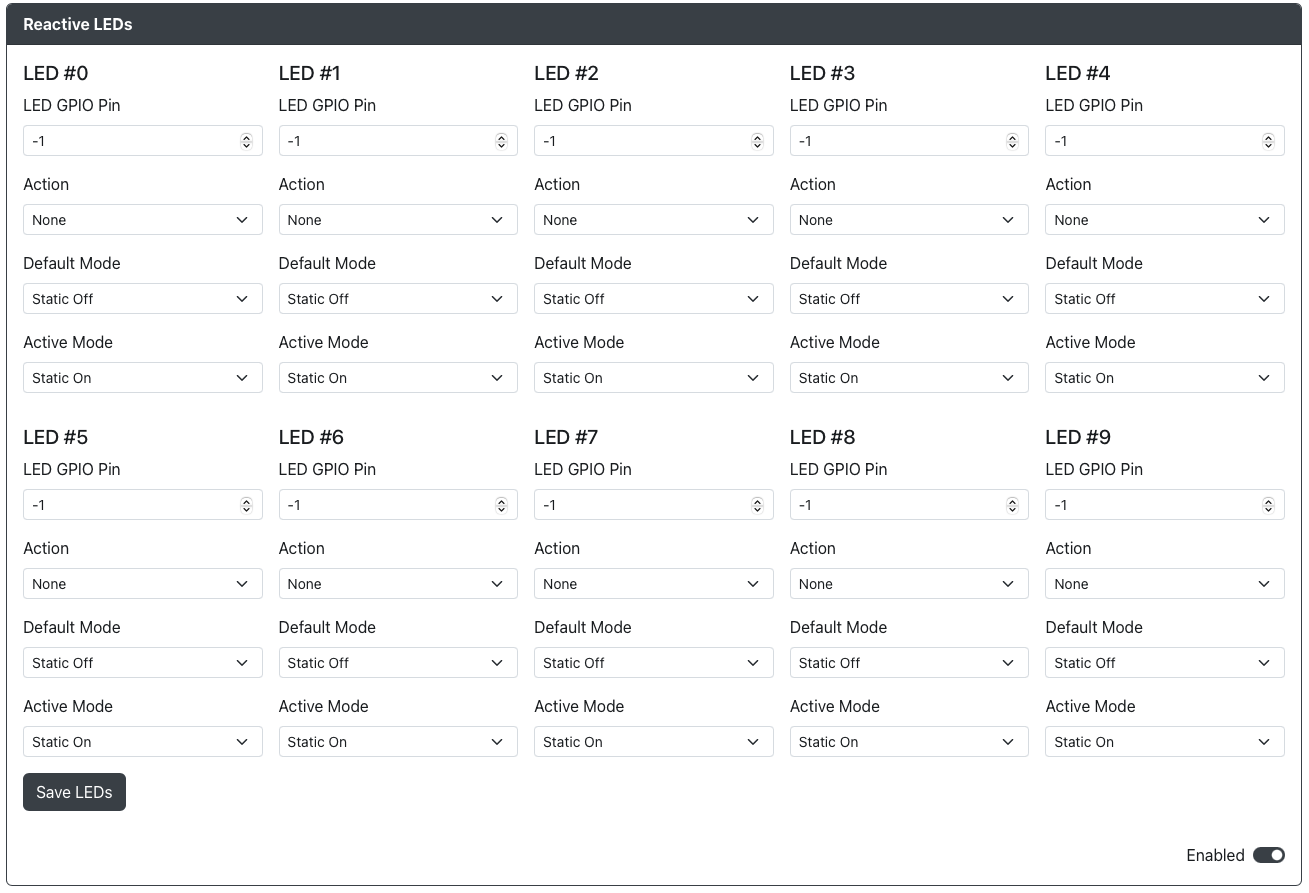

GP2040-CE 配置器 - Reactive LEDs

网页配置器选项​

通过 网页配置器总共可以配置 10 个 LED。对于每个 LED，您可以进行以下设置：

LED X

  • LED GPIO Pin - LED 连接到的 GPIO 引脚。
  • Action - 选择触发此 LED 的操作。
  • Default Mode - 选择在未启用此操作时的行为。
  • Active Mode - 选择在启用此操作时的行为。

硬件​

您需要将 LED 连接到 GPIO 引脚和接地（GND）。
