SNES 输入
选择要在使用指南中显示的按键标签:
XInput
用途:此插件旨在允许您使用 GP2040-CE 作为适配器,将 NES 控制器、SNES 控制器或 Super NES 鼠标连接到支持的系统。

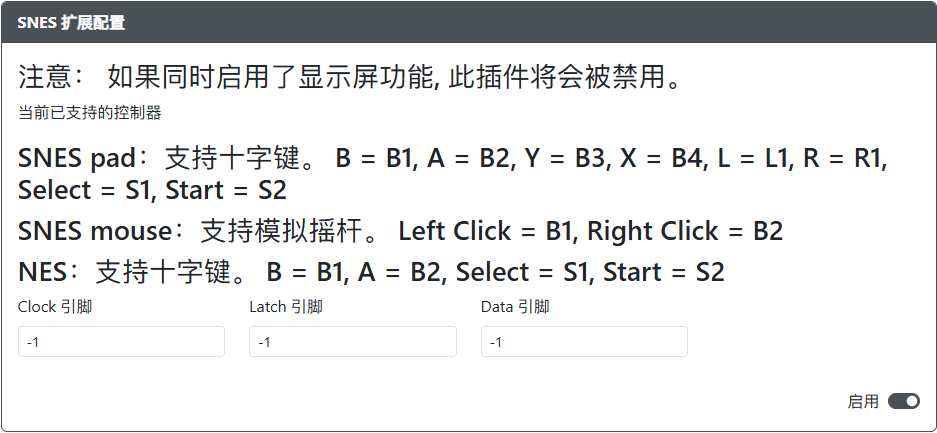

网页配置器选项
CLOCK Pin
- 用于 SNES CLOCK 的 GPIO 引脚。LATCH Pin
- 用于 SNES LATCH 的 GPIO 引脚。DATA Pin
- 用于 SNES DATA 的 GPIO 引脚。
支持的控制器类型及其映射如下:
GP2040 | NES | SNES | Super NES Mouse |
---|---|---|---|
上 | Up | Up | |
下 | Down | Down | |
左 | Left | Left | |
右 | Right | Right | |
A | B | B | 左键点击 |
B | A | A | 右键点击 |
X | Y | ||
Y | X | ||
LB | L | ||
RB | R | ||
LT | |||
RT | |||
Back | Select | Select | |
Start | Start | Start | |
Home | |||
Analog | 鼠标移动 |
硬件
要求
SNES 延长线带有独立的导线,或者直接从控制器接线。
安装
请参考 Super Nintendo Entertainment System: pinouts & protocol 中的 SNES 控制器电缆连接器针脚图。此针脚图的方向是从电缆连接器的背面“看进去”。
警告
延长线的颜色可能不一致,因此最好测试导通性。
按照下表将 SNES 针脚连接到 RP2040 板上的 GPIO 针脚。
SNES 针脚 | RP2040 板上的针脚 |
---|---|
1 | VBUS |
2 | Web 界面中的 CLOCK Pin |
3 | Web 界面中的 LATCH Pin |
4 | Web 界面中的 DATA Pin |
5 | 无连接 |
6 | 无连接 |
7 | 地线 |
其他备注
无。
